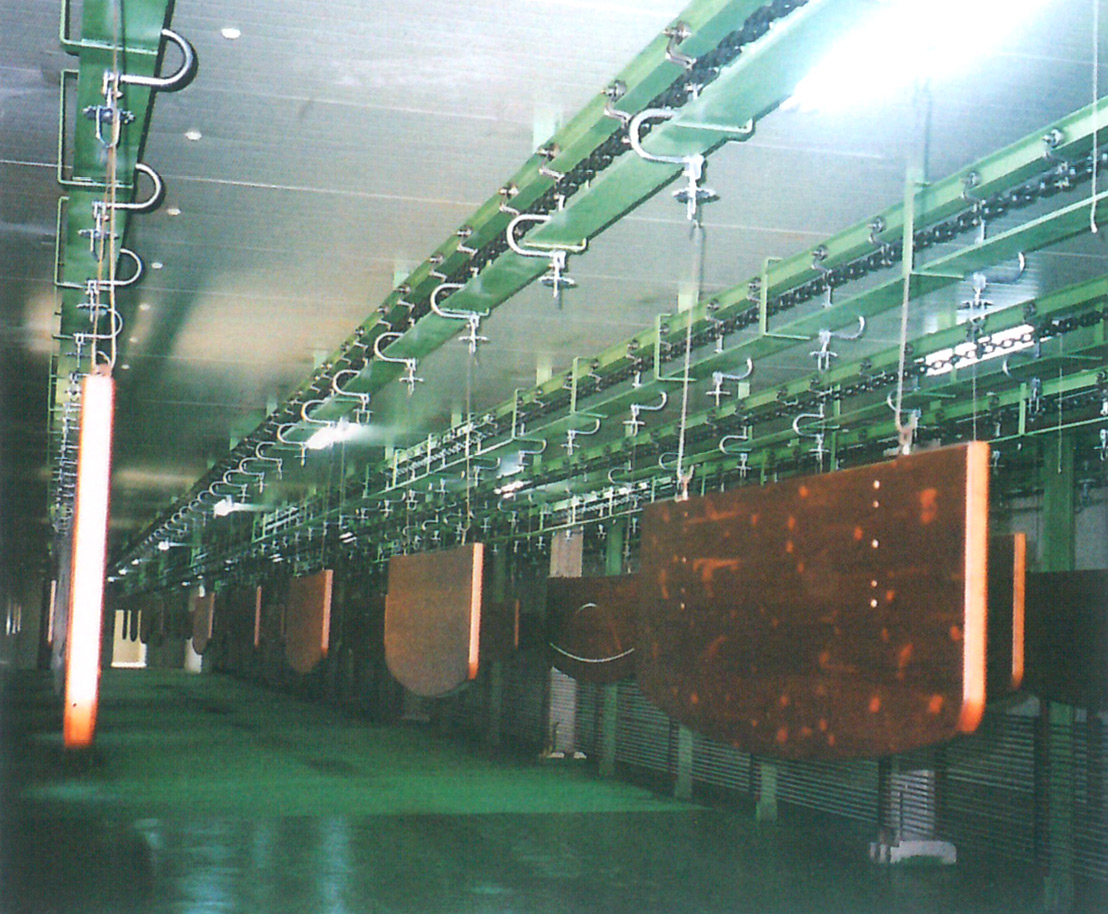

TR TROLLEY CONVEYOR PART

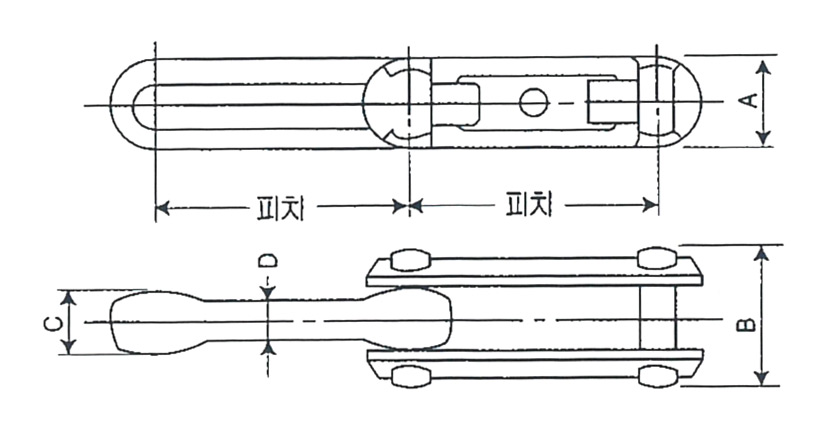

TR CHAIN 사양

치수	TR348	TR458	TR678
피치	76.2	101.6	152.4
A	27.1	35.7	50.8
B	46.8	57	79.4
C	19.8	25.4	32
D	13	16.3	21

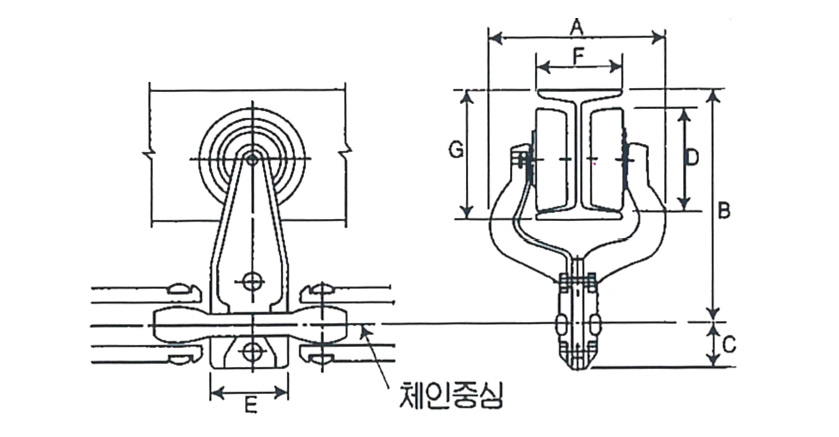

TROLLEY UNIT사양

치수	A	B	C	D	E	A
						F	G	자중 kgf/m
TR348	122	138	33	55	40	75	75	11.9
TR458	133	182	34	80	54	75	100	12.9
TR678	172	253	43	125	85	75	150	36.2

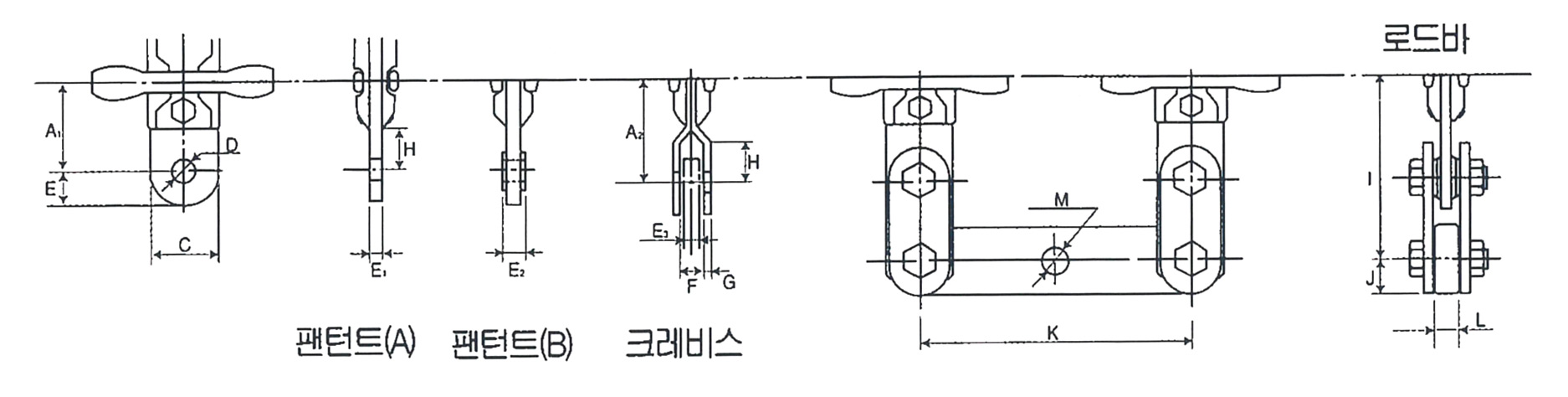

사양

치수	허용하중 및 자중(kg)				팬던트, 크레비스 치수(mm)
	팬던트 A하중	팬던트 B하중	크레비스 하중	로드바 하중	A1	A2	B	C	D
TR348	60	125	125	250	62	72	20	38	13
TR458	140	250	250	500	68	78	25	50	17
TR678	300	800	800	1600	82	97	30	75	21

사양

치수	팬던트, 크레비스 치수(mm)							고드바 치수(mm)
	E1	E2	E3	F	G	H	피치	I	J	K	L	M	피치
348	6.3	12.5	12	13	3.2	29	152.4	117	25	152.4	12	17	304.8
458	9	16.5	16	17	4.5	34	203.2	128	25	203.2	16	21	406.4
678	12.7	25.5	25	25	6.3	39	304.8	167	32.5	304.8	25	31	609.6

a. 직선레일 : (정척)6m, 필요에 따라 6m 이하도 가능

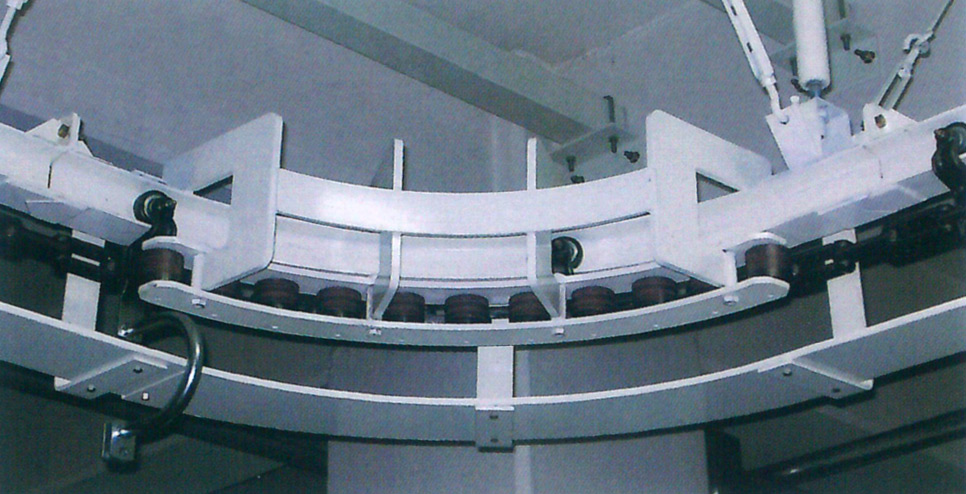

b. 수평곡레일 : 곡률반경 600R로 30˚, 45˚, 60˚, 90˚
c. 수직레일 :

	굴곡반경(R)	각도
TR348	1200, 1800, 2400, 2800	10˚, 15˚, 20˚, 25˚, 30˚, 35˚
TR458	1500, 2300, 3000, 3600
TR678	3600, 4200, 5200
