NZ-75

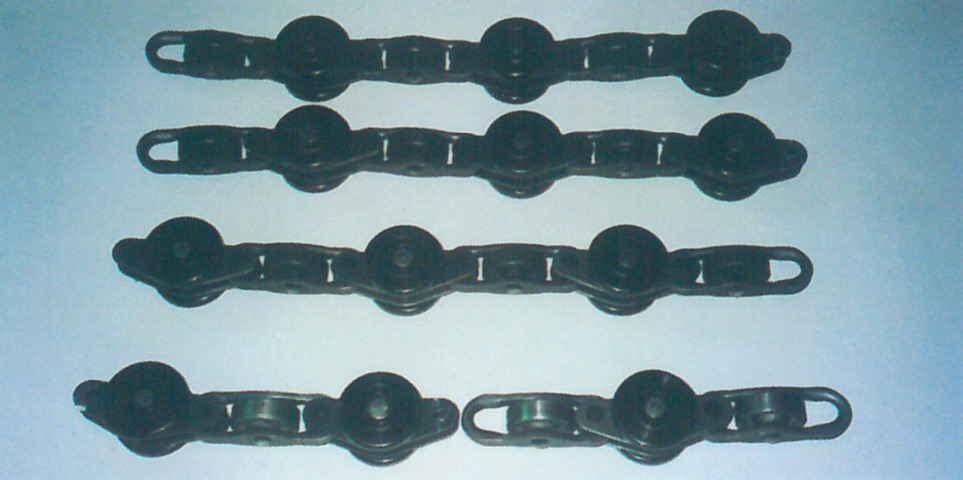

MAIN CHAIN
| NZ 75(P) | NZ 75(S) | |
|---|---|---|
| CHAIN PICH(mm) | 75 | 75 |
| 사용장력(kg) | 300 | 500 |
| 파단강도(kg) | 3,200 | 5,300 |
| 체인중량(kg/m) | 4.5 | 4.5 |
| 최대하중(kg) | 30 | 30 |
| HANGER PITCH(mm) | 150 | 150 |

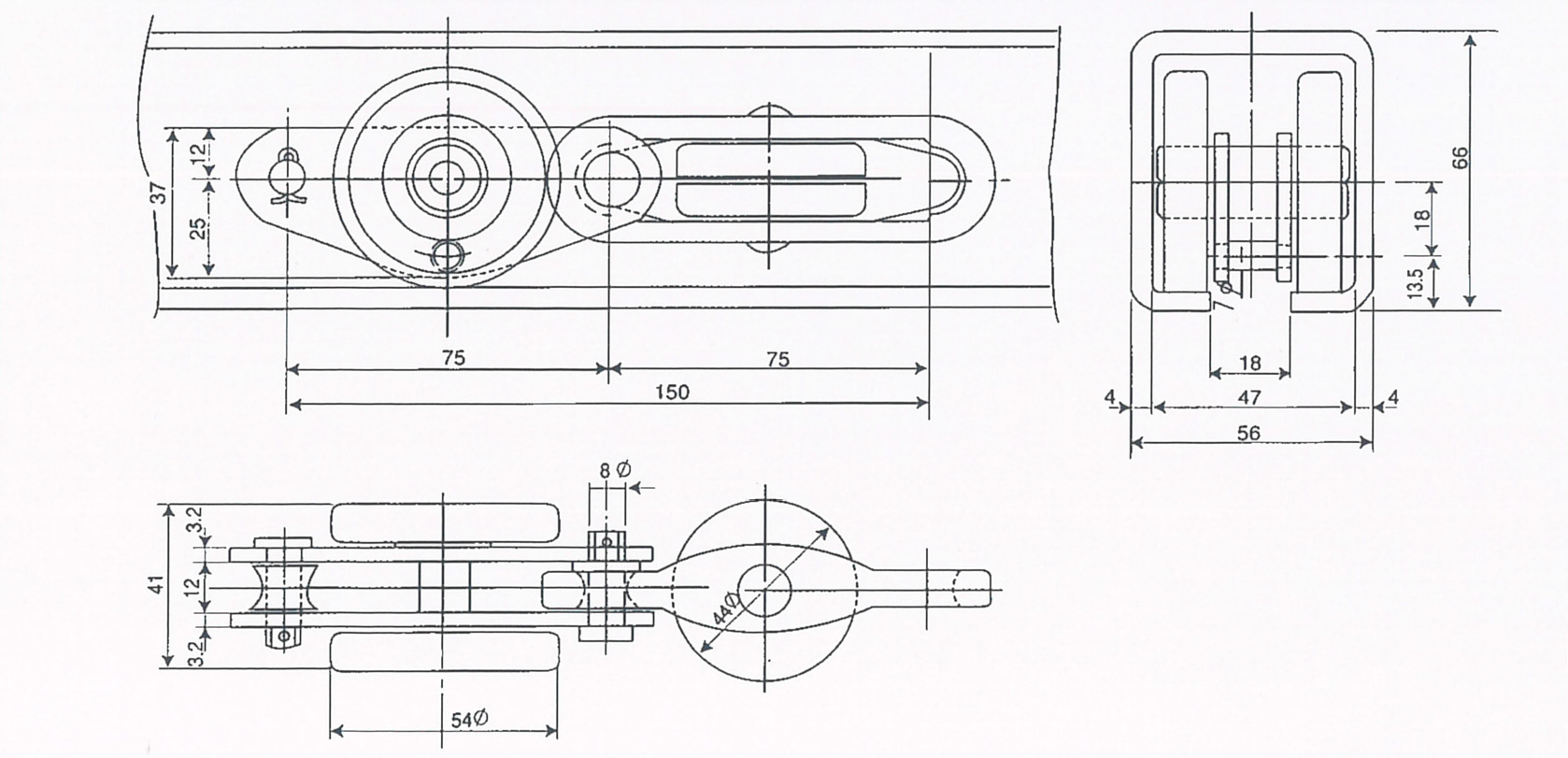

MAIN CHAIN 외형도

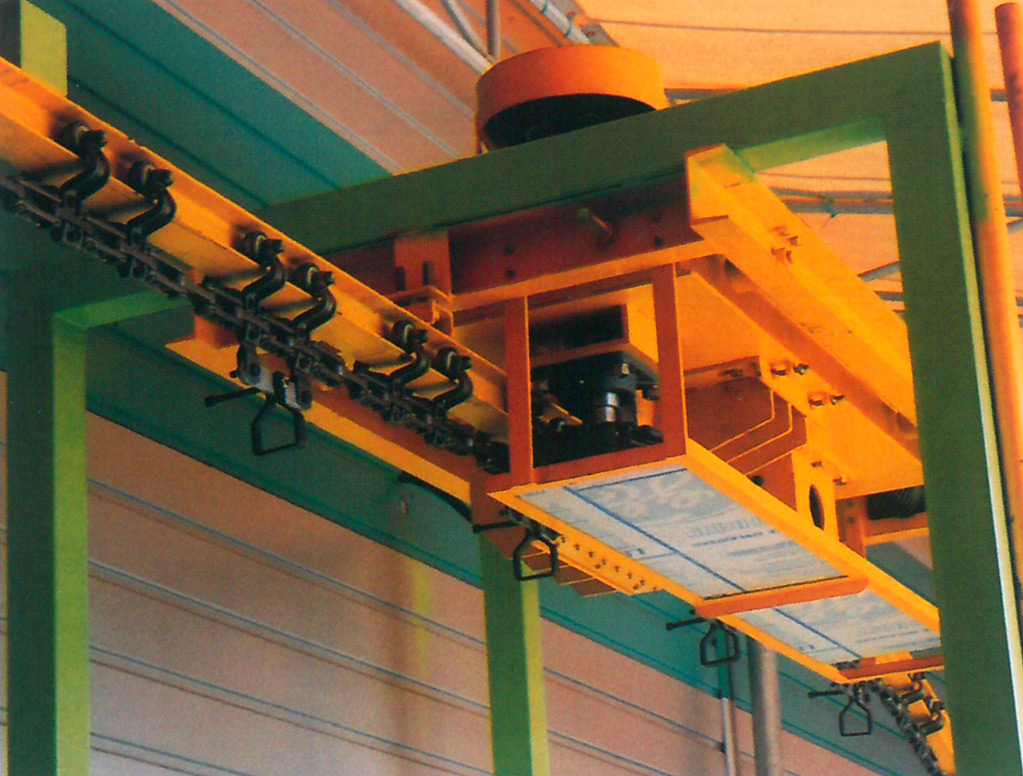

DRIVE CHAIN
| 구분 | CATERPILLAR TYPE | ||||
|---|---|---|---|---|---|
| NZ 75 | L-5 | TR-3 | TR-4 | ||
| ROLLER 형식 | S | R | S | S | S |
| 파단강도(kg) | 9,000 | 13,000 | 14,000 | 22,800 | |
| 허용장력(kg) | 500 | 600 | 1,000 | 2,000 | |
| PITCH(mm) | 75 | 100 | 37 | 49.8 | |

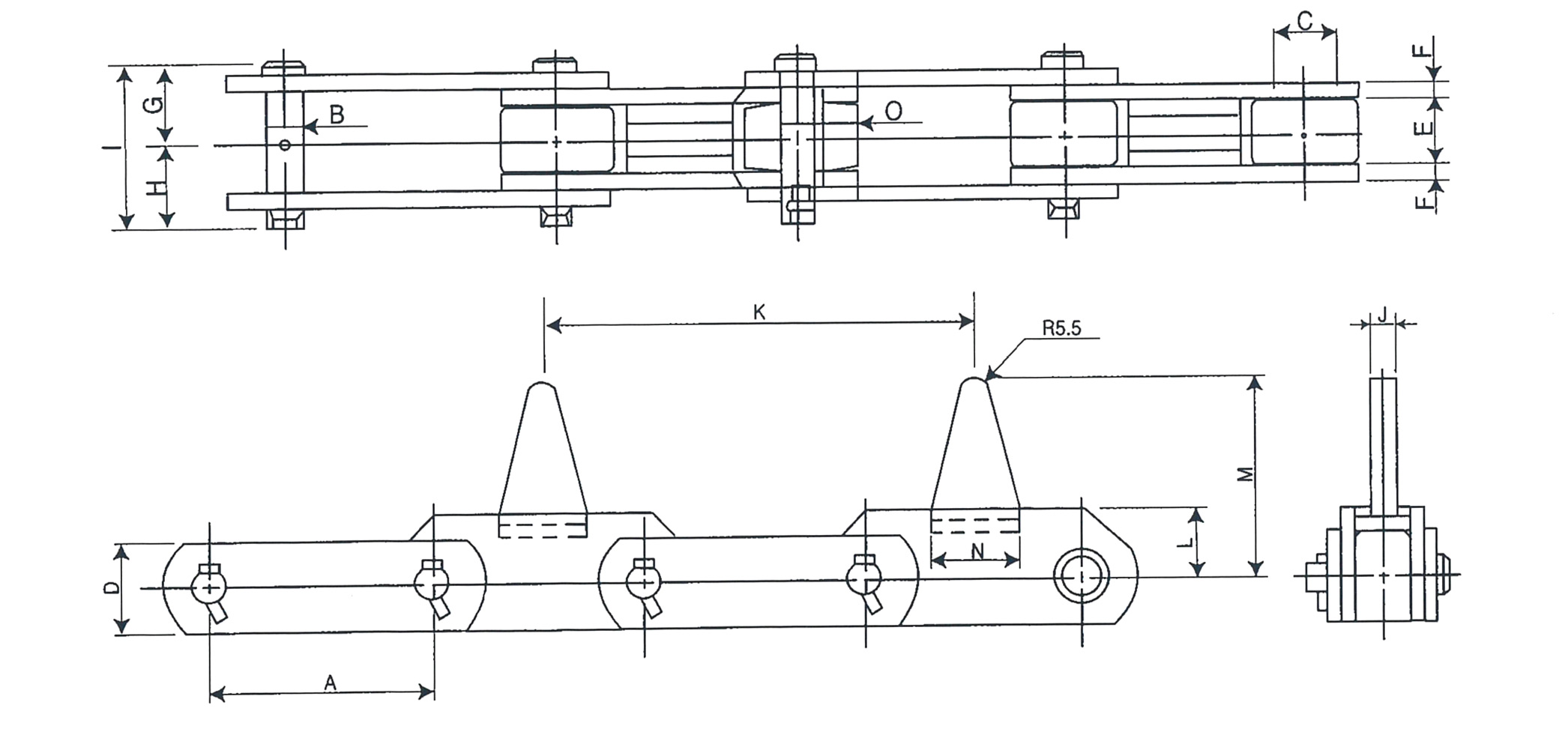

| 부위 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NZ75 | 75 | ø11.32 | ø22.2 | 32 | 20 | 4.5 | 23.8 | 26.3 | 50.1 | 8.5 | 150 | 24 | 68 | 32 | ø16.11 |
