설계기준

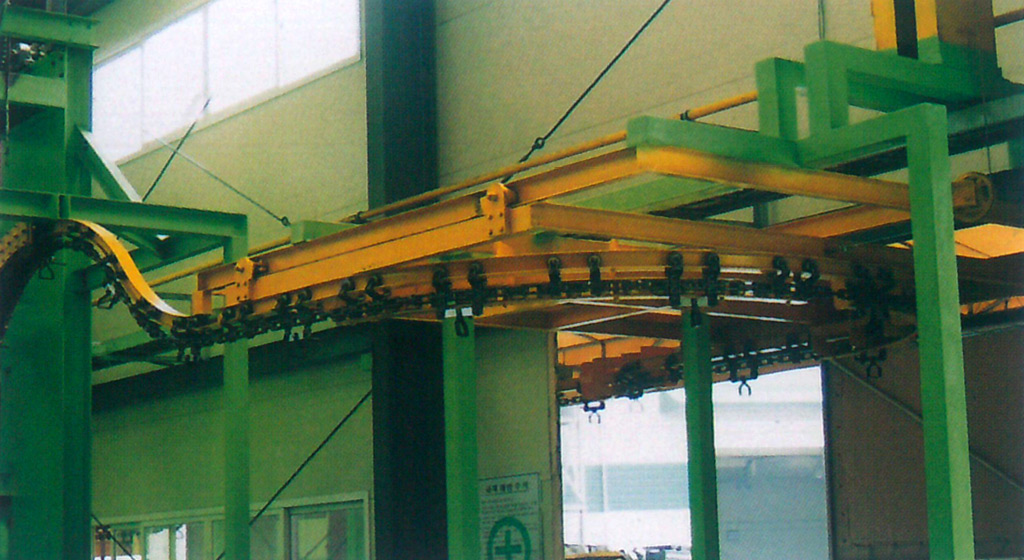

레일길이의 계산

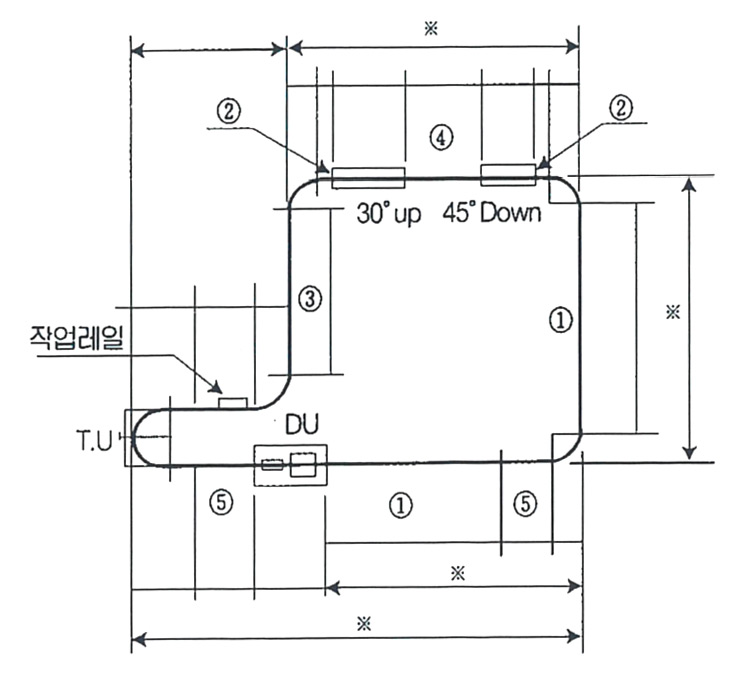

- 작성된 경로를 레일 부품 유니트화로 구분합니다.

- ++표시는 레일의 접속부를 나타냅니다.

- ※인 치수 등 주요 치수는 경로, 조립도를 적용 산출합니다.

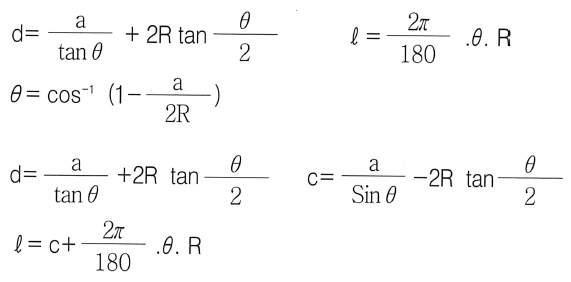

- 곡선 치수를 계산합니다.

- 레일 일람표를 작성합니다.

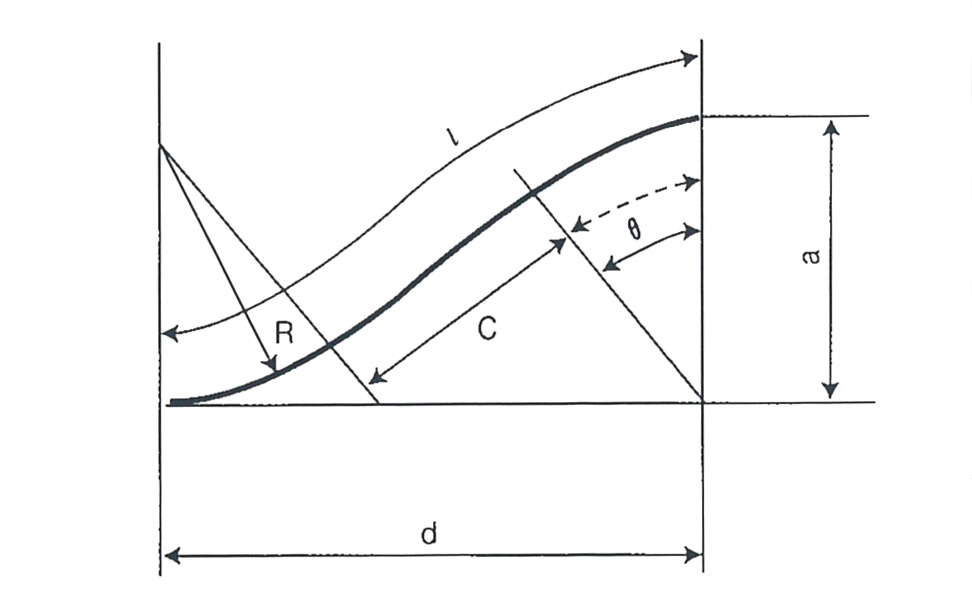

표준 R의 d·C·ℓ 계산표 (단위: mm)

θ	R	d	c	ℓ
30˚	400	1.7321a+214	2a-214	2a+205
	600	1.7321a+322	2a-322	2a+307
45˚	400	a+331	1.4142-331	1.4142a+297
	600	a+497	1.4142-497	1.4142a+445

레일 NO.	품명	레일길이	수량	길이소계
-	테이크업	3,484	1	3,484
-	90˚ 횡곡	942	4	3,768
-	45˚ 종곡	471	2	942
-	30˚ 종곡	314	2	628
-	작업레일	1,100	1	1,100
합계		길이		29,181

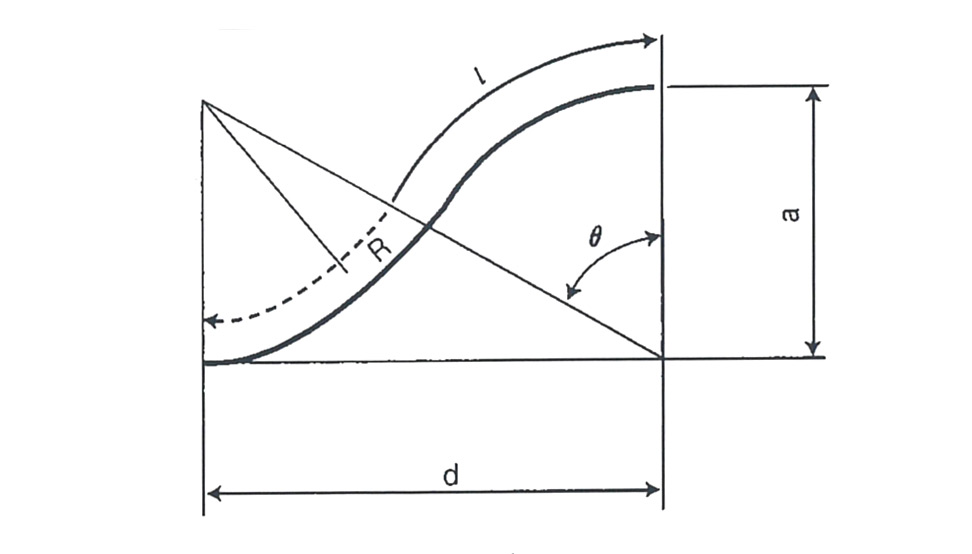

표준 R의 d·C·ℓ 계산표 (단위: mm)

R	a	d	ℓ	θ
400	10	126	127	9˚ 4´
	20	178	179	12˚ 50´
	30	217	220	15˚ 44´
	40	250	254	18˚ 12´
600	10	155	155	7˚ 24´
	20	218	219	10˚ 28´
	30	267	269	12˚ 50´
	40	307	311	14˚ 50´

표준 R의 d·C·ℓ 계산표 (단위: mm)

레일 NO.	품명	레일길이	수량	길이소계
①	정척 직선레일	4,500	2	9,000
②	곡접레일	300	2	600
③	난척레일	3,300	1	3,300
④	난척레일	2,159	1	2,159
⑤	난척레일	1,050	2	2,100
	드라이브 유니트	2,100	1	2,100
