2, 3단 BELT CONVEYOR 설계기준

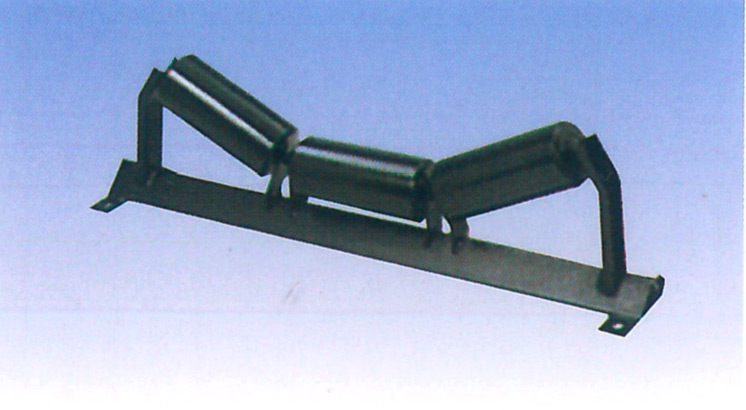

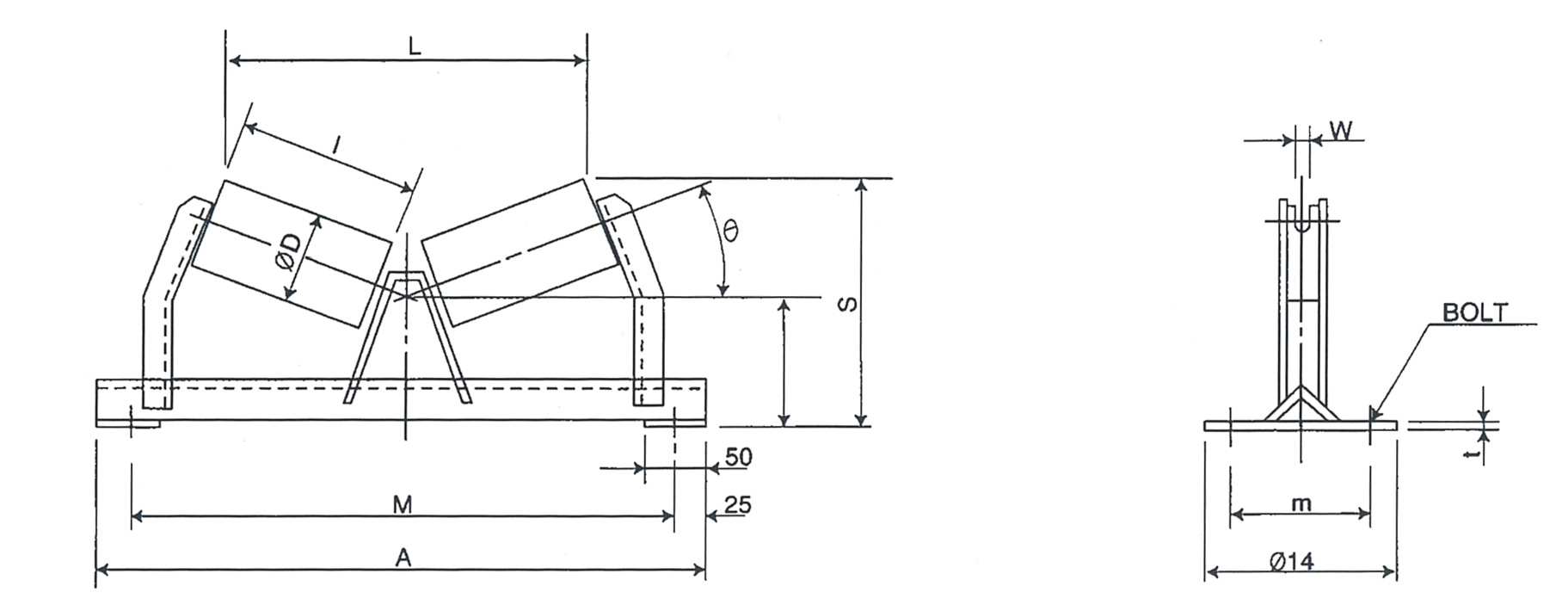

2열 CARRIER STAND

2열 CARRIER STAND(TROUGHED : 20˚)

Belt 市 mm	Dø	I	#B.B	M	A	m	n	t	L	S	C	W	BOLT	B.L	製品重量
300	90	180	6204	540	590	140	190	6	355	240	125	14	T	L－6×50	10
350	90	210	6204	590	640	140	190	6	410	245	125	14	M12	L－6×50	11
400	90	250	6204	640	690	140	190	6	485	260	125	14		L－6×50	12
450	90	265	6204	690	740	140	190	6	515	265	125	14		L－6×50	13

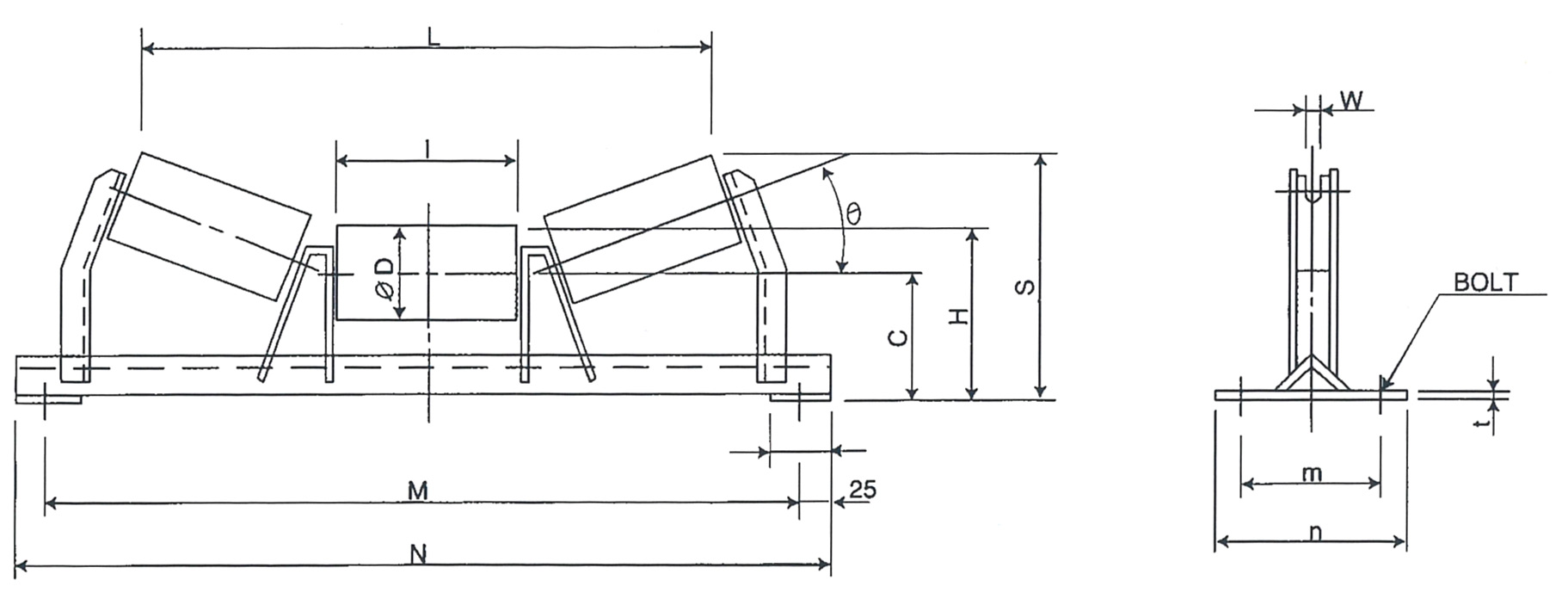

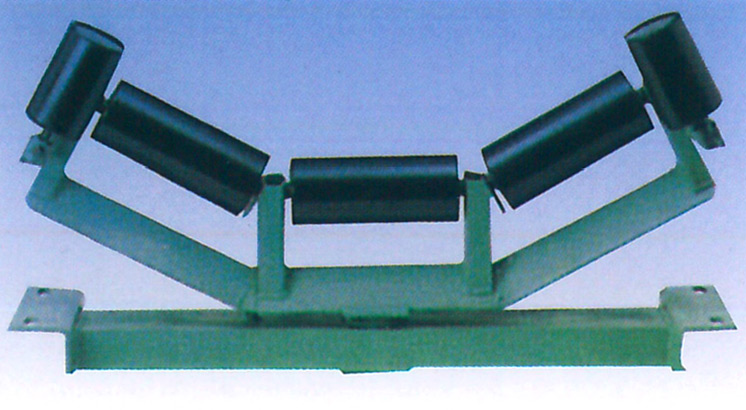

3열 CARRIER STAND

3열 CARRIER STAND(TROUGHED : 20˚)

Belt 市 mm	Dø	I	#B.B	M	A	m	n	t	L	S	C	W	BOLT	B.L	製品重量
400	90	145	6204	640	690	140	190	6	460	220	125	14	M12	L－6×50	13
450	90	165	6204	690	740	140	190	6	530	230	125	14		L－6×50	14
500	90	180	6204	740	790	140	190	6	565	235	125	14		L－6×50	15
600	90	210	6204	840	890	150	200	6	650	260	140	14		L－6×65	18
700	90	250	6204	940	990	150	200	6	765	280	140	14		L－6×65	20
750	114	265	6204	1,040	1,090	160	210	6	800	295	150	14	M12	L－6×75	25
800	114	280	6204	1,090	1,140	160	210	6	850	310	150	14		L－6×75	26
900	114	315	6204	1,190	1,240	160	210	6	940	320	150	14		L－6×75	28
1,000	114	345	6204	1,240	1,290	180	230	6	1,030	330	150	14		L－67×75	30
1,050	140	370	6205Z	1,340	1,400	180	230	9	1,115	375	180	18	M12	L－7×90	47
1,100	140	385	6205Z	1,390	1,450	180	230	9	1,150	385	180	18		L－7×90	49
1,200	140	420	6205Z	1,490	1,550	180	230	9	1,255	385	180	18		L－7×90	52
1,300	140	460	6205Z	1,590	1,650	180	230	9	1,370	410	180	18		L－7×90	56
1,400	165	500	6206Z	1,730	1,790	280	340	9	1,490	510	250	22	M12	L－9×130	101
1,600	165	580	6206Z	1,930	1,990	280	340	9	1,720	535	250	22		L－9×130	112
1,800	165	650	6206Z	2,220	2,280	330	390	9	1,920	595	250	22		L－12×130	157
2,000	165	730	6206Z	2,420	2,480	330	390	9	2,145	615	250	22		L－12×150	171

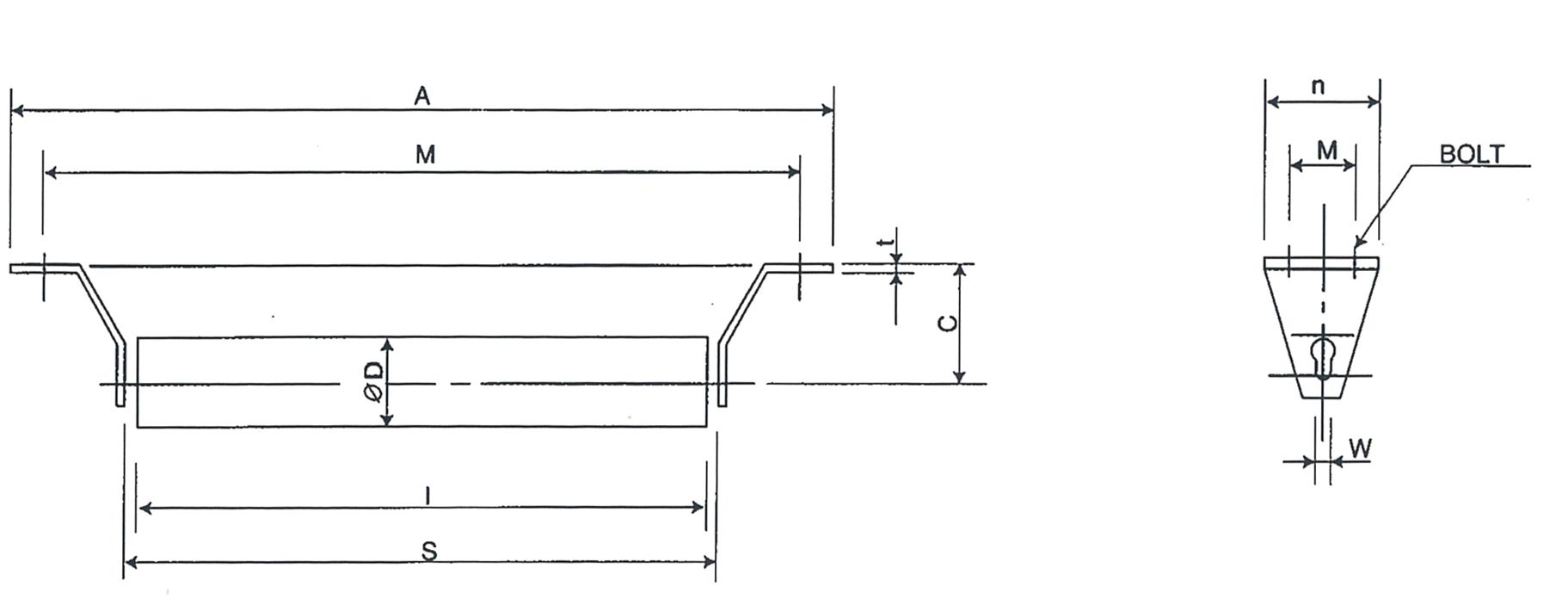

RETURN BRACKET

RETURN ROLLER BRACKET

Belt 市 mm	Dø	I	#B.B	S	M	A	m	n	c	t	W	BOLT	製品重量
300	90	360	6204	380	540	590	60	110	110	4.5	14	M12	6
350	90	410	6204	430	590	640	60	110	110	4.5	14		6
400	90	460	6204	480	640	690	60	110	110	4.5	14		6
450	90	510	6204	530	690	740	60	110	110	4.5	14		7
500	90	560	6204	580	740	790	60	110	110	4.5	14		7
600	90	660	6204	680	840	890	60	110	110	4.5	14		8
700	90	760	6204	780	940	990	60	110	110	4.5	14		9
750	114	850	6204	880	1,040	1,090	60	110	110	4.5	14	M12	13
800	114	900	6204	930	1,090	1,140	60	110	110	4.5	14		13
900	114	1,000	6204	1,030	1,190	1,240	60	110	110	4.5	14		15
1,000	114	1,100	6204	1,130	1,240	1,290	60	110	110	4.5	14		16
1,050	140	1,150	6205Z	1,550	1,730	1,790	110	160	130	6	18	M12	27
1,100	140	1,200	6205Z	1,230	1,390	1,450	110	160	130	6	18		28
1,200	140	1,300	6205Z	1,330	1,490	1,550	110	160	130	6	18		30
1,300	140	1,400	6205Z	1,430	1,590	1,650	110	160	130	6	18		32
1,400	165	1,530	6206Z	1,550	1,730	1,790	110	200	160	9	22	M16	50
1,600	165	1,730	6206Z	1,750	1,930	1,990	110	200	160	9	22		50
1,800	165	2,000	6206Z	2,040	2,220	2,280	110	200	160	9	25		63
2,000	165	2,000	6206Z	2,240	2,420	2,480	110	200	160	9	25		73
