BUCKET ELEVATOR, SCREW CONVEYOR

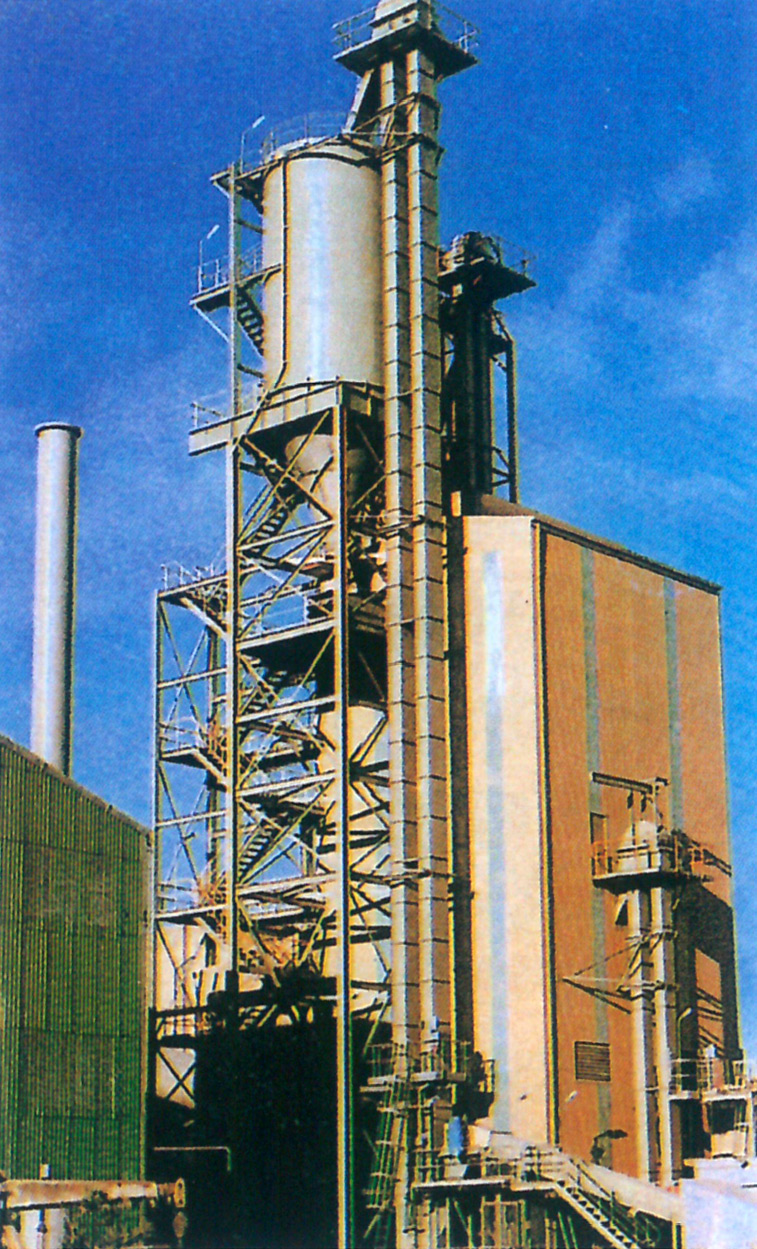

BUCKET ELEVATOR

용도 및 특징

- 높은장소까지 수직운반 가능.

- 밀폐형이므로 분진발생 없다.

- 적용공간이 적다.

- 곡물 사료등 주로 SILO TANK에 이용되며 SCREW CONVEYOR와 연결하여 사용한다.

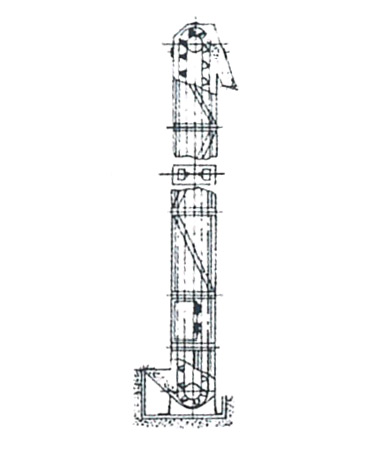

원심배출형

단원 또는 복열의 체인에 취부된 BUCKET의 수송물을 Chain속도 를 빨리 하므로서 원심력을 이용하여 배출시키려는 형식으로서 다른 형식에 비교하여 설치비는 싸지만 가부의 소모가 심하여 유지비가 많이든다.

- 표준속도 : 50 ~ 100m/min
- 수송용량 : 30t/h

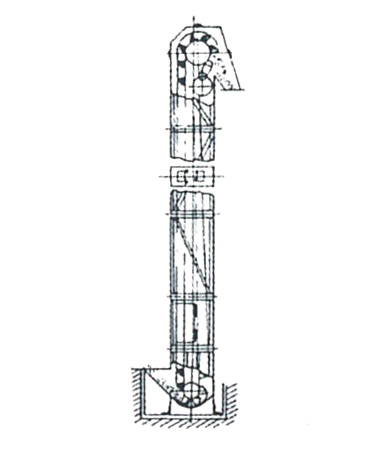

완전배출형

복열의 Chain에 연속으로 Bucket를 취부하여 Bucket 내의 수송물을 앞 Bucket의 뒤를 Shute 앞같이 가공하여 이를 Guide로 하여 배출 시키려는 형식으로서 저속도로 운행이 가능하고 특히 경사형에도 이용 된다.

- 표준속도 : 10 ~ 14m/min

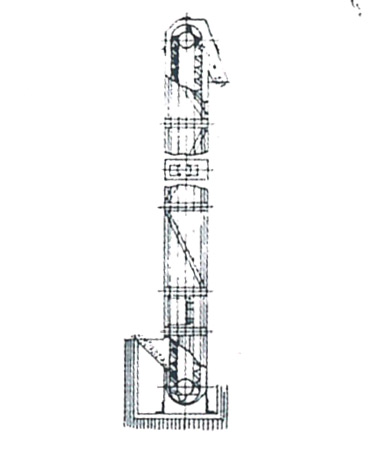

유도배출형

복열의 Chain에 취부된 Bucket를 배출 Shute부에서 Snap Wheel로서 반전시켜서 Bucket 내의 수송물을 거의 완전히 배출시키려는 형식으로서 저속도로 운행되고도 완전히 배출이 된다.

- 표준속도 : 15 ~ 40m/min

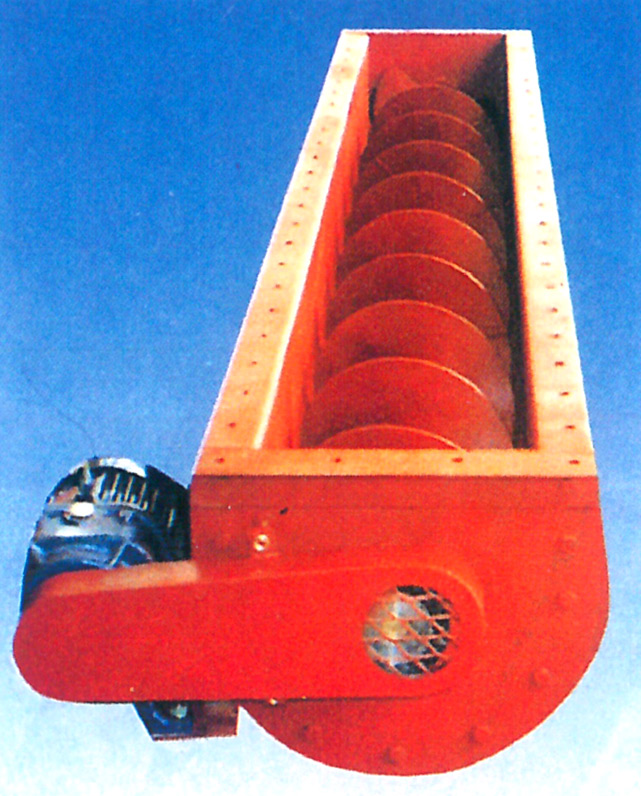

SCREW CONVEYOR

용도 및 특징

- 운반중 가열이나 냉각등의 공정이 적합하다.

- 투입구 및 배출구를 임의로 설치할 수 있다.

- 완전 밀폐로 분진발생 없다.

- 운반량을 일정하게 할수 있다.

- 곡물, 사료, 밀가루, 시멘트가루, 석탄 등 미세한 분말종류를 운반할 수 있다.

사양

낱개의 直徑	軸徑/直徑	澐搬物의 粒度크기		가볍고 부드러운 (0物)			무겁고 약간 마모성이 있을것
		粒度均 -mm- UNIFORMITY OF OFGRIN	최대덩어리 -mm- MAXIMUM MASS	날개의 두께 -mm- MAXIMUM MASS	RPM	운반량 -m2/h COANTITY TRANSMITTED	날개의 두께 -mm- MAXIMUM MASS	RPM	운반량 -m2/h COANTITY TRANSMITTED
150	40	15	40	2.3	165	9	3.2	100	5
200	40	20	60	2.3	175	30	3.2	95	17
250	50	22	65	2.3	160	40	4.5	85	36
300	60	25	75	2.3	150	65	4.5	85	36
350	75	30	90	3.2	150	100	4.5	80	55
400	75	35	100	3.2	150	155	6	65	77
450	75	40	115	4.5	130	190	6	65	95
500	90	45	125	4.5	115	225	6	60	115
600	100	50	150	6	100	345	9	50	170
