BELT CONVEYOR 설계기준

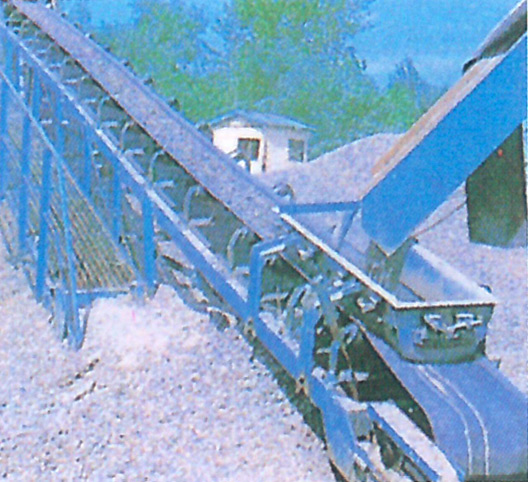

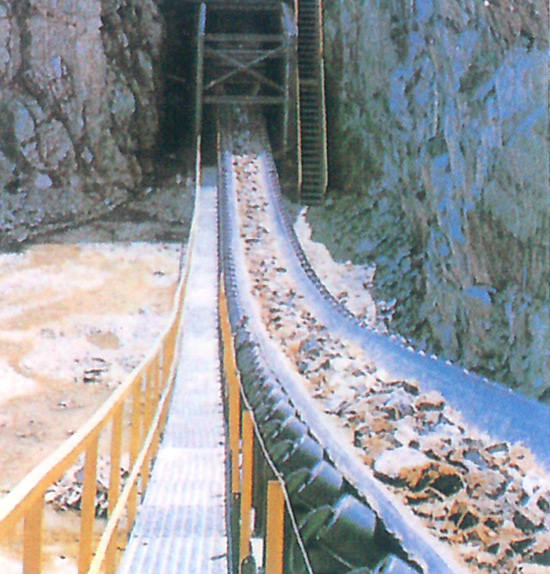

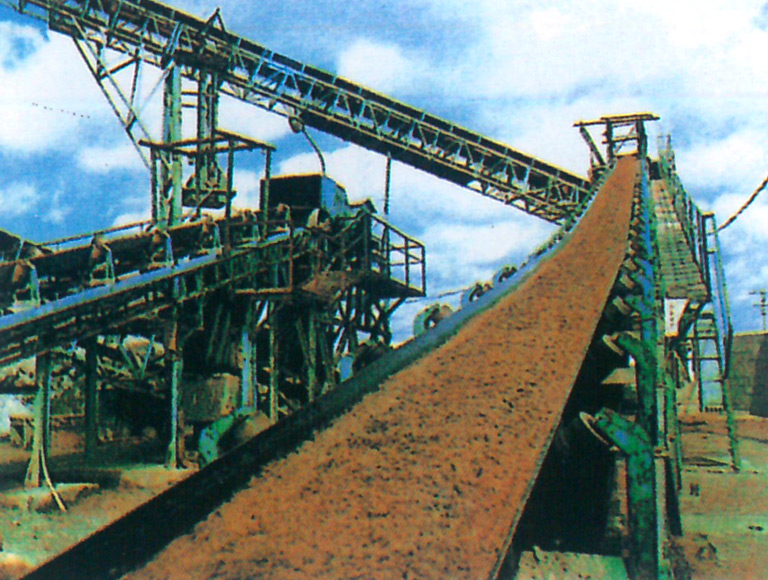

연속적인 운반, 운반비의 절감, 생산공장의 자동화 안전수송이라는 점에서 현재 콘베이어를 능가할 만한 운반기계는 없습니다. 특히 취석운송, 모래운반등 포장되지 않은 물건에 적합한 TROUGH의 CONVEYOR와 포장되어 있는 물건에 적합한 FLAT현 콘베이어 개발되어 현재까지 내구성은 물론 경제적인면에서도 우수합니다.

운동능력의 계산

3本 ROLLER TROUGH 20도의 BELT CONVEYOR의 운반능력은 다음식에서 계산된다.

Q＝A·V·r·60 · · · T/H
주) 외관비중 1.0ton/m² 일때 CONVEYOR길이에 따른 각 BELT의 속도, 폭에 대한 운반능력은 표3을 참조하십시오.

A.B.C는 BELT의 측각 20°, 30°, 30° 를 표시한 것임

운전소요마력의 계산 운반능력

Q : 표준운반능력(t/h)     L : 수평운반거리(m)
A=적재화물의 단면적 (m2) M : 운반물이외의 운동부분의중량(kg/m) (표2참조) V : BELT의 속도 (m/min) r = 외관비중 (t/m³) H: 경사 CONVEYOR 의 양정(m) f: 마찰계수(0.03) C : 수정계수 (표1참조) ㏋: MOTOR 마력(㏋) μ : 기계효율(0.7~0.8)

수정계수 C의 값 (표1)

t(m)	C	t(m)	C	t(m)	C	t(m)	C
3	9	4	7.6	5	6.6	6	5.9
8	5.1	10	4.5	13	4	16	3.6
20	3.2	25	2.9	32	2.6	40	2.4
50	2.2	63	2	80	1.8	100	1.7
125	1.6	160	1.5	200	1.4	250	1.3
320	1.2	400	1.1	500	1.05

표준 W의 값 (표2)

BELT(폭)	Wkg/m	BELT(폭)	Wkg/m	BELT(폭)	Wkg/m
300	18	350	21	400	24
450	28	500	31	600	37
700	46	600	55	900	65
1000	71	1050	74	1200	88

최대운반능력(T/H) (표3)

CARRIER 형식	BELT 속도 (m/min)	외관비중 1.0
		BELT(mm)
			300	350	400	450	500	600	700	750	800	900	1000	1100	1200	1350	1500
	A	50	16	24	34	44	56	-	-	-	-	-	-	-	-	-	-
	A	60	20	29	40	53	68	-	-	-	-	-	-	-	-	-	-
	A	70	23	34	47	62	79	-	-	-	-	-	-	-	-	-	-
	A	80	27	39	54	70	90	-	-	-	-	-	-	-	-	-	-
	A	90	30	44	61	79	102	-	-	-	-	-	-	-	-	-	-
	A	100	33	49	67	88	88	-	-	-	-	-	-	-	-	-	-
	A	100	25	37	51	67	86	-	-	-	-	-	-	-	-	-	-
	A	100	42	61	84	110	86	-	-	-	-	-	-	-	-	-	-
	A	60	-	-	-	56	71	108	151	176	202	202	325	399	479	612	720
	A	70	-	-	-	65	82	126	175	204	235	235	378	465	556	713	841
	A	80	-	-	-	74	94	144	200	227	269	269	431	532	536	815	960
	A	90	-	-	-	83	106	162	226	262	303	303	485	599	716	920	1081
	A	100	-	-	-	93	118	180	251	292	337	337	540	666	795	1022	1202
	A	120	-	-	-	111	141	216	301	350	405	405	648	800	955	1224	1440
	A	150	-	-	-	139	177	270	376	438	506	506	810	1000	1196	1531	1801
	A	180	-	-	-	167	212	324	451	526	608	608	972	1199	1431	1839	2161
	B	100	-	-	-	72	91	138	195	227	262	262	420	518	619	795	920
	C	100	-	-	-	115	147	221	310	360	416	416	666	821	981	1259	1498
	A	50	-	-	-	55	71	107	150	174	201	201	322	398	477	611	759
	A	60	-	-	-	66	86	129	180	210	240	240	387	478	575	733	911
	A	70	-	-	-	77	100	150	210	224	282	362	451	557	668	855	1061
	A	80	-	-	-	88	114	174	240	279	322	414	516	638	874	977	1211
	A	90	-	-	-	99	129	193	270	314	362	465	580	717	859	1100	1367
	A	100	-	-	-	111	143	215	300	349	402	517	645	797	955	1222	1519
	B	100	-	-	-	92	118	178	249	290	334	429	536	663	794	1016	1264
	B	100	-	-	-	131	168	253	353	411	474	609	760	938	1124	1438	1787
